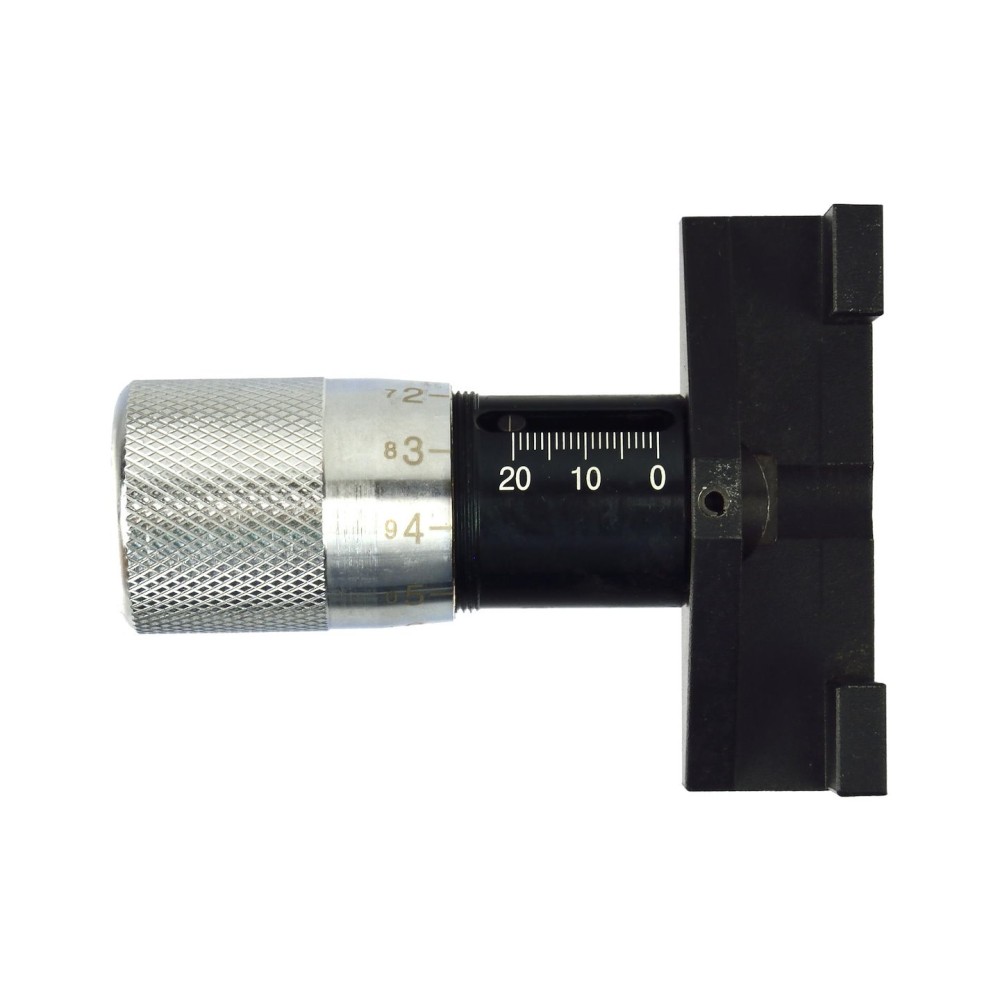

Przyrząd do kontrolowania naciągu paska rozrządu

Opis przyrządu:

Przyrząd służy do szybkiej kontroli naciągu paska rozrządu. Jest to uniwersalne urządzenie pozwalające na kontrolę naciągu paska rozrządu. Pozwala na pomiary pasków o rożnej szerokości i wysokości wszędzie tam gdzie podane jest ugięcie paska [mm] pod zadanym obciążeniem [N]. Informacje takie udzielane są przez producentów pojazdów lub są dostępne w fachowej literaturze [np. AUTODATA].

Przyrząd posiada dwie skale, większa skala przyrządu odpowiada większej skali na pokrętle, i odpowiednio mniejsza skala na przyrządzie odpowiada mniejszej skali na pokrętle.

1. Obrotowe pokrętło służy do nastawienia zadanego obciążenia, skala na przyrządzie odpowiada jednostkom, a skala na pokrętle dziesiętnym częściom.
2. Końcówka pomiarowa.
3. Skala ugięcia paska - aktualne ugięcie wskazuje ruchomy trzpień.
